| 產品名稱： | 三通法蘭球閥 | 產品型號： | SFAQ、SFGQ系列 |
| 公稱通徑： | DN15-200；1/2”-8” | 結構形式： | 球形 |
| 公稱壓力： | PN1.6～6.4（Mpa）；ANSI150～300磅級 | 連接方式： | 法蘭 |
| 適用溫度： | -29～150℃ | 驅動方式： | 手動、電動、氣動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣體、液體 | 生產廠家： | 上海承質閥門制造有限公司 |
一、產品結構及其特性說明
SFAQ、SFGQ系列三通球閥采用四面閥座、一體化結構。適用
于液體、氣體、粉體等介質的匯合、分流及分配。其操作省力，維修方便。適用于石油、化工、電力等企業部門輸送各種氣體、液體、粉體等介質的管道、儲罐、容器設備上匯合或分流裝置。其特點是：

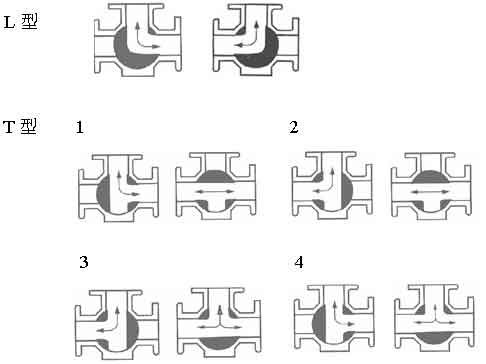

1.閥門按流通形式分為“L型”（3位2通）、“T型”（3位2通）兩種類型。其中“L型”可實現對介質流向進行如‘圖A’的兩種切換功能；“T型”可實現對介質的分流或混流，如‘圖B’的四種切換功能。可按工況要求選擇其中一種。
2.閥座采用PTFE材料，閥門的啟團力小，開關輕便。
3.閥門采用三體結構，拆裝方便，便于現場維修、更換、其流道通暢，流體阻力小。
4.具有防靜電結構，下裝式閥桿及填料結構設計，防止閥桿脫落，體積小節約安裝空間。
二、性能及設計規范：
1、壓力等級：PN1.6、2.5、4.0、6.4、（Mpa）；ANSI 150、300磅級
2、公稱通徑：DN15-200；1/2”-8”
3、適用溫度：-29-150℃
4、適用介質：碳鋼：適用水 蒸氣 油品等介質
5、連結方式：法蘭連結按：JB、GB、HG、SH及ANSI B16.5、JIS、DIN等標準；
焊接端按：GB12224及ANSI B 16.25；螺紋連結按：GB7306及NPT
三、壓力測試：驗收標準按JB/T9092及API 598
主要零件材料
|
零件名稱
|
材料
|
|
|
Q45F-16C
-25p -40R |
Q45F-16C
-25P -40R |
|
|
閥體
|
鉻鎳鈦鋼
|
鉻鎳鉬鈦鋼
|
|
球體
|
||
|
閥桿
|
||
|
密封圈
|
聚四乙烯
|
|
|
扳手
|
鑄鋼
|
|
主要外形尺寸和連接尺寸(MM)
|
型號
|
公稱通徑DN
|
尺寸（MM）
|
||||
|
L
|
D
|
D1
|
H
|
z-ød
|
||
|
Q44F-16C/P
Q45F-16R/L |
15
|
140
|
95
|
65
|
103
|
14-4
|
|
20
|
160
|
105
|
75
|
112
|
14-4
|
|
|
25
|
180
|
115
|
85
|
123
|
14-4
|
|
|
32
|
200
|
135
|
100
|
144
|
18-4
|
|
|
40
|
220
|
145
|
110
|
152
|
18-4
|
|
|
50
|
240
|
160
|
125
|
182
|
18-4
|
|
|
65
|
260
|
180
|
145
|
193
|
18-4
|
|
|
80
|
280
|
195
|
160
|
217
|
18-8
|
|
|
100
|
320
|
215
|
180
|
245
|
18-8
|
|
|
125
|
360
|
245
|
210
|
282
|
18-8
|
|
|
150
|
440
|
280
|
240
|
319
|
23-8
|
|
|
Q44F-25C/P
Q45F-25R/L |
15
|
115
|
95
|
65
|
14-4
|
|
|
20
|
145
|
105
|
75
|
14-4
|
||
|
25
|
160
|
115
|
85
|
14-4
|
||
|
32
|
200
|
135
|
100
|
18-4
|
||
|
40
|
220
|
145
|
110
|
18-4
|
||
|
50
|
240
|
160
|
125
|
18-4
|
||
|
65
|
260
|
180
|
145
|
18-8
|
||
|
80
|
280
|
195
|
160
|
18-8
|
||
|
100
|
320
|
230
|
190
|
23-8
|
||
|
125
|
360
|
270
|
220
|
25-8
|
||
|
150
|
440
|
300
|
250
|
25-8
|
||
