焊接式高壓球閥產品特征

1、主體采用高壓沖擊鍛打，殼體強化處理，試驗檢測壓可達50MPa。
2、主要針對加氣站，使用介質為天然氣或液壓油路而開發研究的特殊高壓產品。
3、、密封件均采用全進口材料，密封性能特好，可耐高壓，耐高溫，耐腐蝕，抗氧化，質量可靠，使用壽命長。

焊接式高壓球閥規格參數：

系列型號:Q61N
通徑尺寸:1/4-2”;
公稱壓力:PN250～PN500Bar;
連接方式:焊接;
閥體材料:碳鋼、不銹鋼;
工作溫度:-20～＋100 ～＋350

設計標準（美標）

設計和制造標準按照: ASME B16.34,API6D等；
結構長度按照: ASME B16.10；
連接端尺寸按照：ASME B16.5,ASME B16.25；
檢驗和測試按照: API598；
防火設計按照：API607；

計標標準（國標）

設計和制造標準按照: GB12237—1989通用閥門 法蘭和對焊連接鋼制球閥
結構長度按照: GB12221；
連接端尺寸按照：JB/T79,GB9113,HG20592；
檢驗和測試按照: JB/T 9092、GB/T13927-1992 通用閥門 壓力試驗

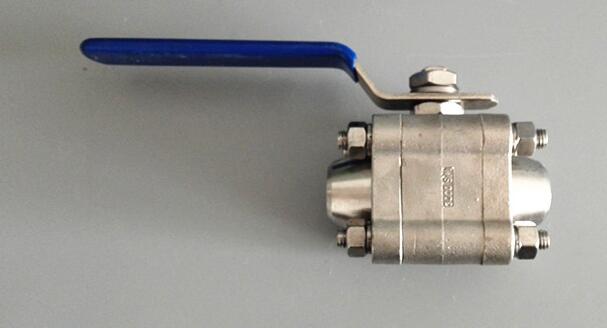

焊接式高壓球閥實物圖片

焊接式高壓球閥材料表

焊接式高壓球閥性能規范

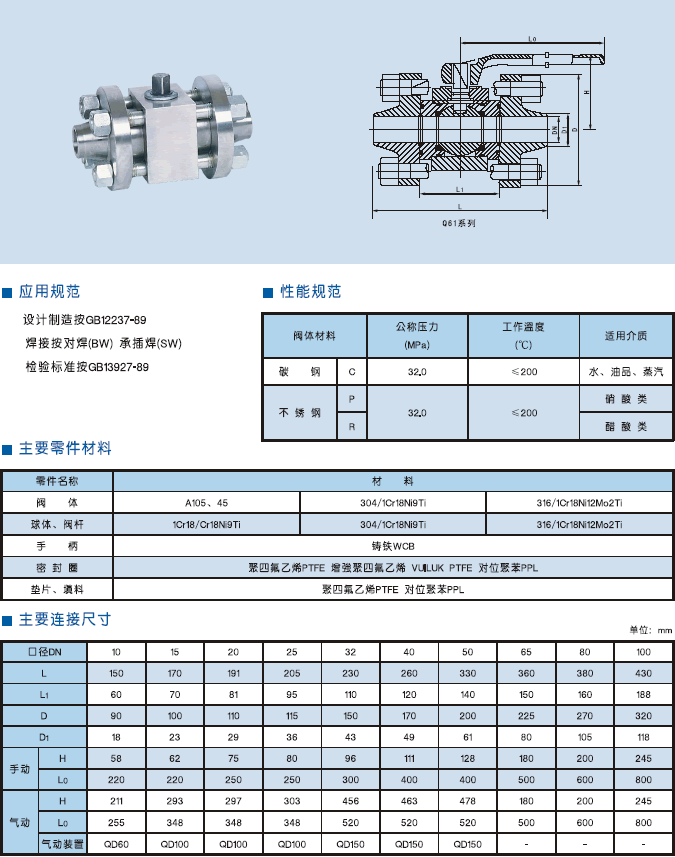

焊接球閥,高壓焊接式球閥結構圖與尺寸表
