德標球閥,德標法蘭球閥適用介質 石油化工，水，氣 壓力范圍 1.6-40（Mpa） 適用溫度 100-400（） 主體材料 不銹鋼，碳鋼 工作介質：適用于水、煤氣、油品、氨等腐蝕性等介質 全通徑流量 對焊端按ANSI16。
德標球閥尺寸標準型號
|
|
德標球閥 |
|
Q41F |
|
|
手動,電動,氣動 |
|
法蘭 |
|
|
浮動式,固定式 |
|
軟密封,硬密封 |
|
|
1.6MPa-6.4MPa |
|
DN15-300 |
|
|
碳鋼,不銹鋼等 |
|
承質品牌 |

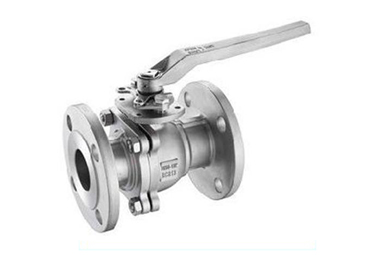

德標球閥 Q41F實物圖
德標球閥 Q41F簡述
Q41F德標球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。德標球閥具有很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。德標球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫、甲烷和乙烯等。
德標球閥 Q41F執行標準
設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266
德標球閥 Q41F產品特點
閥桿帶有防靜電設置 Ante-Static Devices For Ball-Stem-Body
閥桿帶有防脫出裝置設計 Blow-out Proof stem
鋼球球槽上有泄壓孔設計 Pressure Balance Hole in Ball Slot
采用Iso 5211 支架安裝執行器平臺設計
Built in ISO 5211 Bracket Mount For Easy Automation
德標球閥 Q41F材料表
| 名稱 | 材質 | ||
|
|
ANSI/JIS/DIN | ANSI/JIS/DIN | |
| 閥體 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | A216-WCB/SCPH2/1.0619 |
| 閥蓋 | A351-CF8M/SCS14A/1.4408 | A351-CF8/SCS13A/1.4308 | A216-WCB/SCPH2/1.0619 |
| 球 | SUS316 |
|
|
| 六角螺母 | A194-8 | ||
| 彈性墊片 | SUS304 | ||
| 密封圈 | PTFE/VITON | ||
| 閥座 | PTFE/RPTFE/PPL | ||
| 閥桿 | SUS316 |
|
|
| O型圈 | FKM(VITON) | ||
| 止推墊 | PTFE/RPTFE | ||
| 填料 | PTFE/GRAFOIL | ||
| 蝶簧 | SUS304 | ||
| 閥桿螺母 | A194-8 | ||
| 填料壓蓋 | SUS304 | ||
| 手柄 | SUS201 | ||
| 定位桿 | SUS304 | ||
| 內六角圓柱頭螺釘 | SUS304 | ||
| 六角螺母 | A194-8 | ||
| 雙頭螺栓 | A193-B8 | ||
德標球閥,德標法蘭球閥參數尺寸圖:
|
聲明：【德標球閥 Q41F】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的德標球閥 Q41F產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
