陶瓷球閥 Q41TC

欄目：公司動態 發布時間：2021-09-16

耐磨陶瓷球閥的球體、閥座及介質流過表面均采用陶瓷制造，特別適用在磨損比較苛刻的場合。

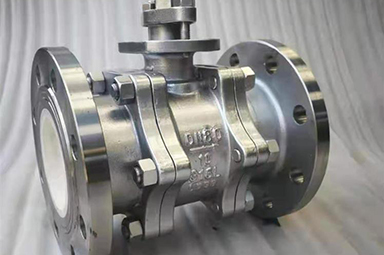

陶瓷球閥 Q41TC

1、陶瓷材料的化學穩定性和硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，陶瓷球閥具有極高的耐磨損、耐腐蝕性能，且隔熱性好、熱膨脹小。

2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，讓本閥經久耐用，可靠性極高，使用壽命長，是鈦合金和蒙乃爾的2-4倍。

4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有無可比擬的絕對優勢。

陶瓷球閥尺寸/型號/耐腐/防腐

產品名稱：	陶瓷球閥	產品型號：	Q41TC
驅動方式：	手動,電動,氣動	連接形式：	法蘭,螺紋
結構形式：	固定式	密封結構：	PTFE
壓力范圍：	1.6MPa-4.0MPa	公稱通徑：	DN15-300
常用材質：	鑄鋼,不銹鋼等	銘牌：	承質品牌

陶瓷球閥 Q41TC特點及適用場所

閥體內部全襯陶瓷適合磨損苛刻的管路適用硬度顆粒及腐蝕介質耐用/性價比超高
適用場所:
化工行業等強腐蝕場合產品特點耐腐蝕、耐磨損和高硬度
使用壽命:
鈦合金閥和蒙乃爾閥的2-4倍

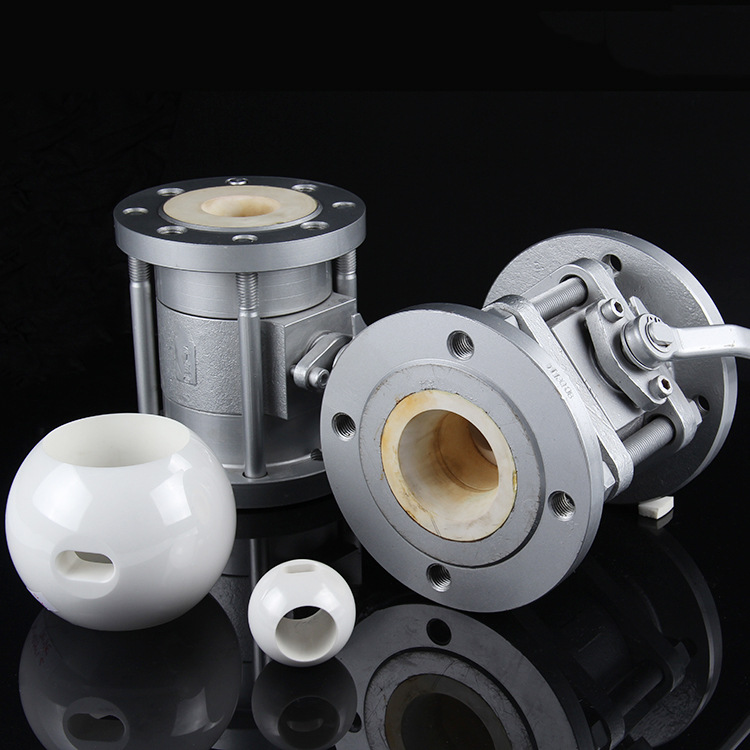

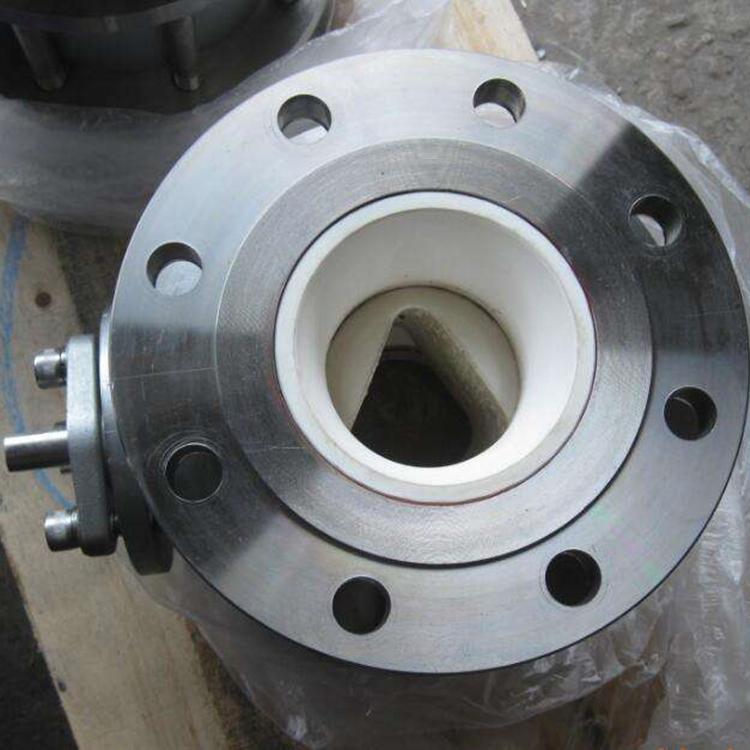

陶瓷球閥 Q41TC實物圖

陶瓷球閥耐磨陶瓷球閥 Q41TC材料表

閥體	閥桿	球體	閥座	填料	適用介質	適用溫度
WCB	2Cr13	復合陶瓷	復合陶瓷	PTFE	煤粉、煤渣、粉狀顆粒等腐蝕性介質	≤200
CF8（304）	0Cr18Ni9（304）
CF8M（316）	0Cr17Ni12Mo2（316）
CF3M（316L）	00Cr17Ni14Mo2（316L）

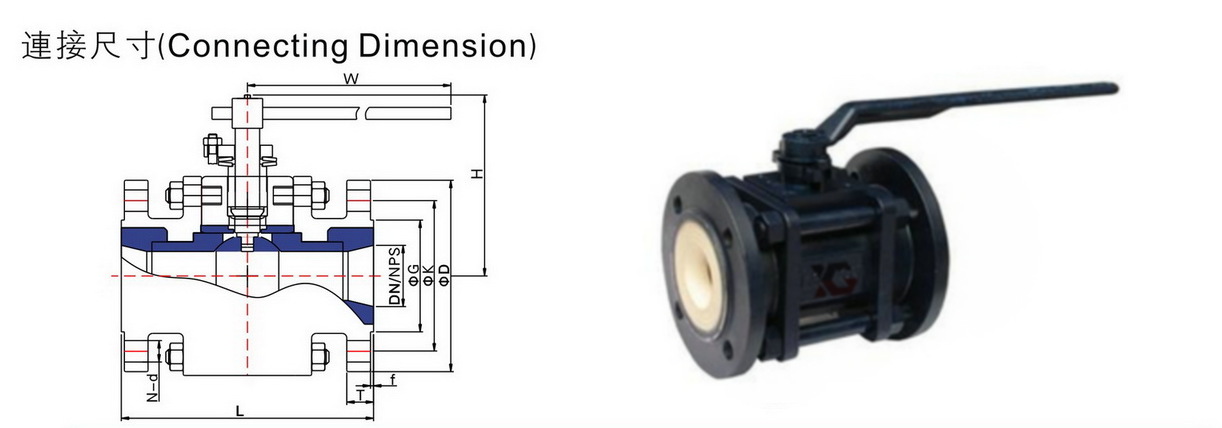

陶瓷球閥耐磨陶瓷球閥 Q41TC結構圖與尺寸表

公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸
公稱壓力PN（MPa）	公稱通徑DN（mm）	L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560

聲明：【陶瓷球閥 Q41TC】規格型號、結構尺寸由上海承質閥門制造有限公司提供，如何選擇適用的陶瓷球閥 Q41TC產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
