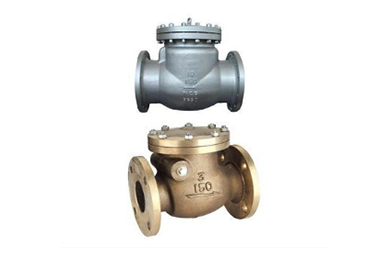

船用美標鑄鐵/鑄鋼止回閥

欄目：公司動態 發布時間：2021-12-04

上海承質閥門制造有限公司是生產船用美標鑄鐵/鑄鋼止回閥廠家，可提供各種止回閥規格型號,圖片,價格,尺寸,圖紙。

產品名稱：船用美標鑄鐵/鑄鋼止回閥
產品材質：球墨鑄鐵、鑄鋼、不銹鋼、黃銅、青銅。
公稱壓力：150-300LB，
公稱通徑：1/2”-20”。
上海承質閥門制造有限公司是生產船用美標鑄鐵/鑄鋼止回閥廠家，可提供各種止回閥圖片,價格,規格型號,尺寸,圖紙。

美標船用鑄鐵/鑄鋼止回閥參數與尺寸表

上海承質船用閥門生產的美標船用鑄鐵/鑄鋼止回閥可按中國GB、機械部JB、化工標準HG、美標API、ANSI、德標DIN、日本JIS、JPI、英標BS生產，企業積極實施ISO9001：2000質量認證體系，并嚴格按照各技術標準和圖紙設計、生產、檢驗。以優異的品質，完善的服務和及時的交貨贏得了眾多造船、修船企業的一致信賴和好評。并可根據用戶需要提供CCS、LR、ABS、GL、DNV、BV、NK、RINA等世界知名船級社的產品檢驗證書。承質閥門擁有生產設備和技術工程師，有能力按照各國標準以及各種行業標準生產制造優質船用閥門。

產品執行標準

類型	設計與制造	結構長度	法蘭尺寸	壓力～溫度	試驗～檢驗
旋啟式止回閥	ANSI B16.34	ANSI B16.10	ANSI B16.15	ANSI B16.34	API 598
升降式止回閥	BS 1868
產品性能規范

公稱壓力（Lb）		150	300	600
強度試驗	MPa	3.1	7.8	15.3
	Lbf/in2	450	1125	2225
水密封試驗	MPa	2.2	5.6	11.2
	Lbf/in2	315	815	1630
氣密封試驗	MPa	0.5～0.7
	Lbf/in2	60～100
主要零件材料及性能

體、蓋、瓣、搖桿、導向套	銷軸	墊片	密封面	工作溫度（℃）	適用介質
WCB	2Cr13	增強柔性石墨 1Cr13/柔性石墨不銹鋼/ 耐酸石棉 PTFE 齒型墊片	13Cr STL 本體材料 PTFE 尼龍	≤425	水、蒸汽、油品、硝酸類、醋酸類、強氧化介質、尿素
WC1				≤450
WC6				≤540
WC9				≤570
C5 C12				≤550
CF8	304			≤600
CF3	316
CF8M	304L
CF3M	316L

主要外形和連接尺寸								單位：mm
NPS	DN	Class 150Lb								WT(Kg)
in	mm	L	D	D1	D2	b	Z-Φd		H	WT(Kg)
2"	50	203	157	120.7	92	19.50	4-Φ19		161	17
21/2"	65	216	178	139.7	105	22.5	4-Φ19		180	23
3"	80	241	190.5	152.4	127	24	4-Φ19		190	33
4"	100	292	229	190.50	157.2	24	8-Φ19		220	44
6"	150	356	279	241.5	216	25.5	8-Φ22.5		257	78
8"	200	495	343	298.5	270	29	8-Φ22.5		292	137
10"	250	622	406	362	324	30.5	12-Φ25		350	207
12"	300	698	483	432	381	32	12-Φ25		398	279
14"	350	787	533	476.8	413	35	12-Φ29		445	387
16"	400	864	597	539.8	470	37	16-Φ29		490	446
18"	450	978	635	577.8	533	40	16-Φ32		520	621
20"	500	978	698	635	584	43	20-Φ32		546	770
24"	600	1295	813	749.3	692	48	20-Φ35		880	970
Class 300Lb
2"	50	267	165	127	92	22.5	8-Φ19		179.5	20
21/2"	65	292	190	150	105	25	8-Φ22		190	24
3"	80	318	210	168	127	29.0	8-Φ22.5		212.4	40
4"	100	356	254	200	157	32.0	8-Φ22.5		246	51
6"	150	445	317.5	269.7	216	37.0	12-Φ22.5		292	90
8"	200	533	381	330	270	41.5	12-Φ25.5		328	175
10"	250	622	444.5	387	324	48.0	16-Φ28.5		378.6	210
12"	300	711	521	451	381	51.0	16-Φ32		420	286
14"	350	838	584	514	54	54	20-Φ32		470	400
16"	400	864	648	572	57	57	20-Φ35		530	550
18"	450	978	711	629	60	60	24-Φ35		584	700
20"	500	1016	775	686	64	64	24-Φ35		610	860
24"	600	1346	914	813	70	70	24-Φ41		860	1931
Class 600Lb
2"	50	292	165	127	92	25	8-Φ19		203	34
21/2"	65	330	190	150	105	29	8-Φ22		229	45
3"	80	356	210	168	127	32	8-Φ22		235	63
4"	100	432	273	216	157	38	8-Φ25		286	114
6"	150	559	356	292	216	48	8-Φ29		330	207
8"	200	660	419	349	270	56	12-Φ29		381	387
10"	250	787	508	432	324	64	12-Φ32		457	580
12"	300	838	559	489	381	67	16-Φ35		584	778
14"	350	889	603	527	413	70	20-Φ38		635	9869
16"	400	991	686	603	470	76	20-Φ41		684	1380

聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的美標船用鑄鐵/鑄鋼止回閥性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。

· 電話：18717746989
· 郵箱：sales@shczvalve.com
