電動調節球閥,防爆電動調節球閥適用于兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入4-20mA信號及220VAC電源即可控制運轉。電動調節球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。電動調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工作領域。電動調節球閥是一種重要的閥類，在石油化工、長輸管線等領域有廣泛應用。球閥的關閉件是一個帶孔的球體（或部分球），球體隨閥桿轉動，實現閥門的開啟或關閉。電動調節球閥旋轉90°即可全關全開，與相同規格的閘閥、截止閥比較、球閥體積小、重量輕，便于管道安裝。
電動調節球閥,防爆電動調節球閥塬理
電動球閥是通過球閥閥體結構為旋轉90度的閥芯，電動執行器為輸入0-10毫安的標準信號，接受工業自動化控制（DCS、PLC系統）儀表來源的電流信號或電壓信號的輸入輸出，電機組帶動齒輪渦輪蝸桿轉角力矩，以開關和調節閥門。主要還是靠電動執行器的電流量來調節操作的。采用一體化結構，以單相電源AC220V和直流電源24VDC即可控制運轉。適用與切斷、調節，閥門與執行器采用了采用直連的形式，對流體介質的流量、壓力、溫度、液位等參數的控制。
運用場合
電動調節球閥,防爆電動調節球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含纖維、微小固體顆料等介質。廣泛用于化工、石油、造紙、電站、冶金、輕工、制冷等工業領域。
電動調節球閥產品選型
閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
執行器參數：電源電壓、控制方式、控制信號、作用方式等系列參數。

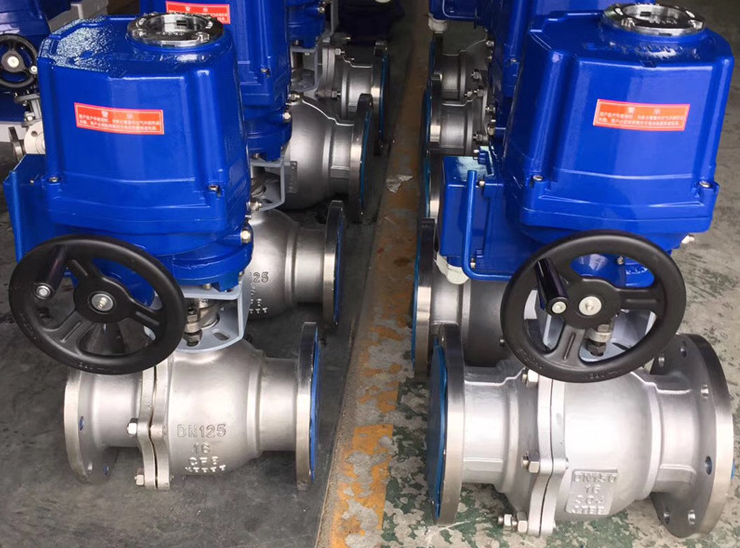

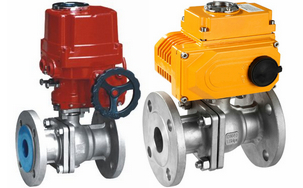

電動調節球閥，防爆電動調節球閥實物圖片
特點優勢
啟閉迅速、輕便、流體阻力小、結構簡單、相對體積小、重量輕、便于維修、密封性能好、連線簡單，結構緊湊、尺寸小、動作穩定可靠等優點。根據選用不用的型號的電動球閥在優勢上有所不同，比如V型具有調節的能力，襯氟電動球閥具有耐耐腐蝕密封性強等優勢，客戶需要根據自身的情況來選擇適用的電動調節球閥。
電動調節球閥，防爆電動調節球閥技術參數和性能
|
電動執行器技術參數
|
電動球閥閥體參數
|
|
電源
|
AC110、220、380V/DC24、220V
|
公稱通徑
|
DN15～200mm
|
|
輸出力矩
|
50N·M～2000N·M
|
公稱壓力
|
PN1.6、2.5、4.0、6.4、10MPa
|
|
任選功能
|
開關型、觸點型、開度信號、智能調節型
|
閥軸材質
|
碳鋼、不銹鋼
|
|
動作范圍
|
0～90°±5°
|
閥體材質
|
碳鋼、304/316/316L不銹鋼
|
|
動作時間
|
15秒/30秒/60秒
|
球體材質
|
304/316/316L不銹鋼
|
|
環境溫度
|
-30°～60°
|
閥座密封
|
PTFE、PPL、金屬密封
|
|
手動操作
|
附帶手柄操作
|
溫 度
|
PTFE≤180、PPL≤350、金屬密封≤450
|
|
限 位
|
電氣、機械二重限位
|
適用介質
|
水、石油、粘性流體、漿料、強氧化性介質等
|
|
防護等級
|
IP-67(防爆外殼:Exd BT4 Exd BT6)
|
|
輸入信號
|
0-10，1-5VDC/4-20mA(智能調節型)
|
特 點
|
連線簡單，結構緊湊、阻力小、動作穩定
|
理想流量特性表：
|
公稱通徑（DN）
|
不同開度角下的Kv值
|
|
溫度
|
10o
|
20o
|
30o
|
40o
|
50o
|
60o
|
70o
|
80o
|
90o
|
|
50
|
2
|
4
|
9
|
17
|
32
|
60
|
97
|
151
|
215
|
|
80
|
6
|
11
|
22
|
44
|
83
|
155
|
250
|
389
|
550
|
|
100
|
9
|
18
|
35
|
71
|
133
|
248
|
398
|
620
|
890
|
|
150
|
20
|
40
|
8/0
|
160
|
300
|
560
|
900
|
1400
|
2000
|
|
200
|
36
|
72
|
143
|
286
|
737
|
1002
|
1611
|
2506
|
3580
|
|
250
|
57
|
113
|
226
|
453
|
848
|
1582
|
2543
|
3955
|
5650
|
|
300
|
81
|
163
|
325
|
651
|
1220
|
2278
|
3661
|
5695
|
8100
|
主要規格參數：
|
公稱通徑DN
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
流量系數（Kv）
|
20
|
38
|
72
|
110
|
170
|
215
|
380
|
550
|
890
|
1400
|
2000
|
3580
|
5650
|
8100
|
|
可調動作范圍
|
0-90o
|
|
允許壓差P
|
小于公稱壓力(1.6MPa)
|
|
泄漏量Q
|
按AP1598標準測試 無泄漏
|
|
環境溫度
|
-20~60
|
|
基本誤差
|
±2.5%
|
|
回差
|
±2.5%
|
|
死區
|
1%
|
|
可調范圍
|
250：1
|
350：1
|
|
配用執行機構
|
PSQ101, 381RSA-05DTR-05
|
DTR-10 PSQ201, DTR-20381RSC-30
|
DTR-40381RSC-50
|
PSQ701DTR-60
|
主要外形及連接尺寸：
|
公稱通徑 DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
L |
130 |
140 |
150 |
165 |
180 |
200 |
220 |
250 |
280 |
320 |
360 |
400 |
630 |
750 |
|
H |
44.5 |
49 |
55 |
65 |
65 |
75 |
90 |
95 |
115 |
127 |
140 |
172.5 |
310 |
350 |
|
H1 |
根據所配執行機構而定 |
|
D |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
460 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
410 |
|
D2 |
46 |
56 |
65 |
76 |
84 |
99 |
118 |
132 |
156 |
184 |
211 |
266 |
319 |
370 |
|
n-φd |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
12-22 |
12-26 |
12-26 |
|
A、A1 |
根據閥門所需力矩而定，配置機型不同，外形尺寸也不相同 |

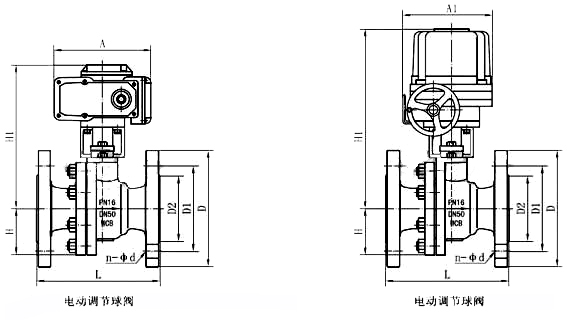

電動調節球閥，防爆電動調節球閥結構圖與尺寸表
