活塞式減壓閥Y42F/X
欄目：業界資訊 發布時間：2021-10-08
活塞式減壓閥,Y42F活塞式減壓閥,主要用于介質為液體,氣體的管路,起減壓穩壓作用。
活塞式減壓閥尺寸規格說明書
活塞式減壓閥,Y42F活塞式減壓閥,主要用于介質為液體,氣體的管路,起減壓穩壓作用。
活塞式減壓閥尺寸規格說明書活塞式減壓閥,Y42F活塞式減壓閥,主要用于介質為液體,氣體的管路,起減壓穩壓作用。
| 產品名稱： | 活塞式減壓閥 |
|
Y42F/X |
|
|
手動/自動 |
|
法蘭,螺紋 |
|
|
活塞式 |
|
NBR,PTFE |
|
|
1.6MPa-16MPa |
|
DN15-500 |
|
|
鑄鐵,碳鋼,不銹鋼等 |
|
承質品牌 |
活塞式減壓閥,Y42F活塞式減壓閥工作原理：
1、 通過啟閉件的節流，造成壓力損失迫使進口壓力在出口處降低某一個需要值，當流量和壓力變化時，利用本身介質能量來控制出口壓力基本不變的目的。
2、介質走向由上進下出，當調節出口壓力時，順時針旋轉調節螺栓迫使活塞向下移動，打開主閥，改變節流面積，造成壓力損失，實現減壓。由于閥后介質通過“X”通道流入活塞下腔并與活塞上方保持平衡，當壓力和流量變化時，使主閥節流面積始終保持相應位置，由于本閥采用卸荷機構，減小了進口壓力面積，從而減小了閥門出口壓力偏差，大大提高了減壓閥的穩壓精度。
活塞式減壓閥安裝前注意事項：管道必須清潔干凈以后在才能進行安裝。避免焊渣，氧化皮等贓物流入閥內，使閥門無法正常工作。所以，在減壓閥安裝的前端需要安裝Y型過濾器，也是為了防止介質中的雜物進入減壓閥內部，影響工作性能。

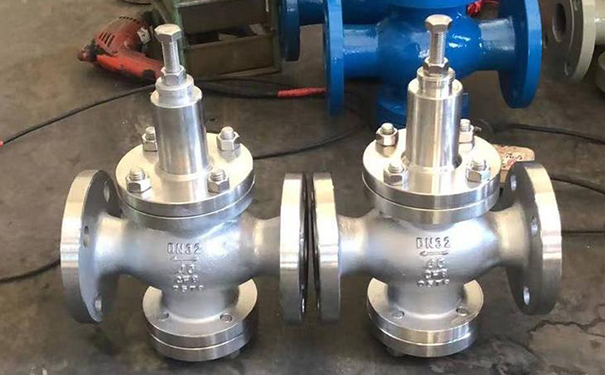

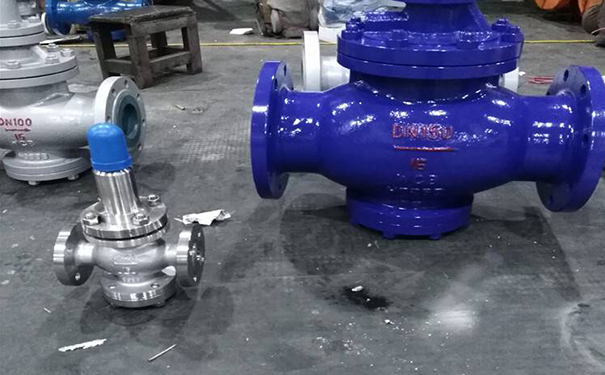

活塞式減壓閥,Y42F活塞式減壓閥實物圖
活塞式減壓閥,Y42F活塞式減壓閥技術參數和性能指標
| 公稱壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 殼體試驗壓力(Mpa)* | 1.5 | 2.4 | 3.75 |
| 密封試驗壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 最高進口壓力(Mpa) | 1.0 | 1.6 | 2.5 |
| 出口壓力范圍(Mpa) | 0.2-0.8 | 0.2-1.0 | 0.4-1.6 |
| 壓力特性偏差(Mpa)P2P | GB12244-1989 | ||
| 流量特性偏差(Mpa)P2G | GB12244-1989 | ||
| 滲漏量 | 0 | ||
| 工作溫度 | -20-80-160 -350 | ||
活塞式減壓閥,Y42F活塞式減壓閥主要材料
| 零件名稱 | 零件材料 |
| 閥體 閥蓋 底蓋 | WCB或不銹鋼 |
| 閥座 | 2Cr13或不銹鋼 |
| 閥瓣 | 2Cr13或不銹鋼 |
| 閥桿 | 2Cr13或不銹鋼 |
| 缸套 | 2Cr13/25(鍍硬鉻) |
| 活塞 | 2Cr13或不銹鋼 |
| O型圈 | 橡膠 |
| 密封圈 | 橡膠 |
| 膜片 | 夾織物橡膠 |
| 調節彈簧 | 60Si2Mn或不銹鋼 |
活塞式減壓閥,Y42F活塞式減壓閥構件材料表
| 零件名稱 | 零件材料 |
| 閥體閥蓋底蓋 | WCB或不銹鋼 |
| 閥座閥盤 | 2Cr13或不銹鋼 |
| 缸套 | 2Cr13/銅合金或不銹鋼 |
| 活塞 | 合金鑄鐵或不銹鋼 |
| 導閥座導閥桿 | 2Cr13或不銹鋼 |
| 主閥彈簧 | 1Cr18Ni9Ti或不銹鋼 |
| 導閥主彈簧 | 50CrVA或不銹鋼 |
| 調節彈簧 | 60Si12Mn或不銹鋼 |
流量系數(Cv)
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
| Cv | 1 | 2.5 | 4 | 6.5 | 9 | 16 | 25 | 36 | 64 | 100 | 140 | 250 | 400 | 570 | 780 | 1020 | 1500 |

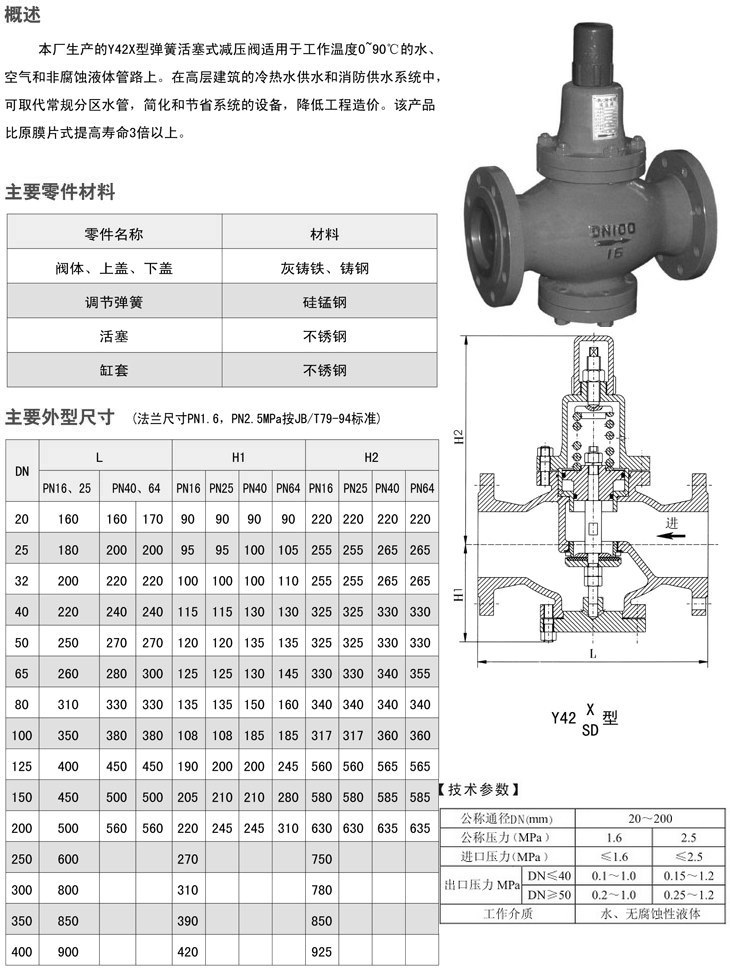

活塞式減壓閥,Y42F活塞式減壓閥結構圖與尺寸表
聲明：
本文中所有文字、數據、圖片均只適用于參考。需要查看更多的活塞式減壓閥Y42F/X性能參數、結構尺寸參數、價格等詳情，或要求高質量印刷樣本，請聯系我們。
